类器官组织微环境制备及检测系统

产品原理

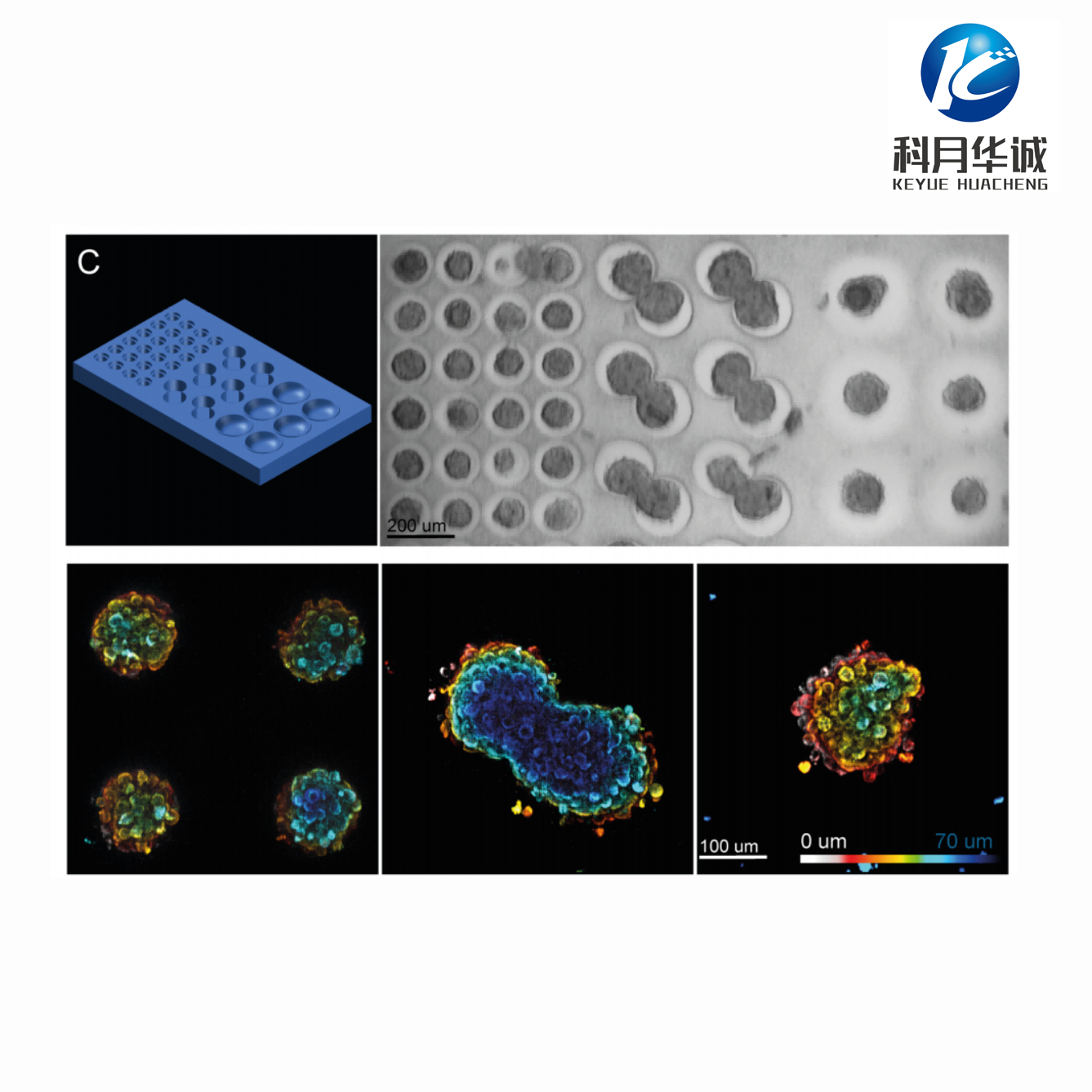

用表面蛋白涂层（Micropatterning）、水凝胶建构（Structuration of Hydrogel）、微流道建构（Microfabrication）方法设计类器官细胞模型和类器官芯片，用快速高分辨3D共聚焦技术进行类器官细胞模型和类器官芯片的观察和检测，并具有AI智能处理分析功能，可以进行长时间活细胞成像观察。参考PRIMO原理。

产品特点

1、步骤简单：四步可完成：计算机图案设计、用UV光蚀刻构建基质结构、种蛋白进行基质功能化、将细胞接种到定制好的微环境中。

2、高灵活性：可按照图案去构建基质和/或使其功能化，不限图案的大小和复杂程度，只需软件操作即可灵活改变图案，从而生成不同的细胞模型。

3、非接触式、无掩模UV投射：可灵活控制UV的照射强度、照射时间和照射区域对基质进行蚀刻、切割和固化。可以实时观看蚀刻过程，及时调整和优化实验条件。

4、适用于多种基质：用户可以使用一个常规的细胞基质：可以是扁平的，也可以是带有微结构的，可以是坚硬的也可以是柔软的，如：玻璃盖玻片、塑料培养皿、聚二甲基硅氧烷（PDMS）、聚苯乙烯、水凝胶（PEG丙烯酸酯、聚丙烯酰胺凝胶、琼脂、基质胶）、光刻胶，等。

5、适合多种蛋白：PRIMO的客户日常使用超过10种的各类蛋白：Fibrinogen-488, Fibrinogen-647, Fibronectin, GFP, Neutravidin-488, Neutravidin-647, PLL-PEG-Biotin, Protein A-647, Streptavidin, 初级和次级抗体，等。

6、蚀刻高分辨率：全视野分辨率为1.2μm（ 500×300μm ，20倍物镜）。

7、多层次：可蚀刻256个灰阶层次，粘附不同密度层次的蛋白。

8、多种蛋白：可应用3种不同蛋白（根据实验需求），可从用户日常使用的10多种蛋白质中选取。

9、自动对齐：自动进行检测和图案定位，如自动对齐于微结构或者微图案上。

10、蚀刻速度快：完成整个视野中的图案（500×300μm，20倍物镜），仅需0.5s。

11、快速3D切片式高分辨率共聚焦成像观察及AI智能处理分析。

12、单点扫描工作方式，逐点扫描成像，最大扫描采样≥8000×8000像素；

13、最大扫描视野≥22mm圆内接正方形；

14、扫描速度（22mm视野下）：512×512像素≥30 fps；1024×1024像素≥15 fps；2048×2048像素≥7.5 fps；扫描变焦：1-50X扫描变焦，支持≥360度旋转扫描。

15、机身带左右成像端口，电动切换，机身成像端口视野≥22mm；电动光路切换：100%左侧端口，100%右侧端口，100%目镜筒，80/20左侧端口/目镜筒，机身带防泼水设计。

16、主机带两层平行荧光光路，上下光路不受影响，可直接把类器官制备设备进行耦合安装，在类器官制备的过程中也可以进行成像观察。

17、配备针对共聚焦系统优化设计的平场复消色差物镜。

18、控制和图像分析软件主要功能：

18.1 控制显微镜所有电动部件，识别所有编码部件，控制共聚焦激光、扫描和检测系统；

18.2 软件文件结构：采用多图层多通道设计，可直接拖拽图像实现多通道叠加、多点图像提取、时间序列和时间节点提取等；

18.3 带自动大图拼接和多孔板自动拍摄功能；

18.4 超高分辨率模块：支持每一颗物镜下提高当前图像分辨率，数值孔径1.40以上物镜支持XY平面分辨率数值≤120nm，Z轴分辨率数值≤300nm；

18.5 拍摄：支持6维度图像拍摄和自由组合，既：X/Y/Z空间三位，时间，多波长和多点（含多点图像拼接）；

18.6 拍摄：支持比率图像拍摄和实时比率图像输出；

18.7 拍摄：带光刺激拍摄和分析模块，进行光遗传学实验；

18.8 分析：带全自动交互式测量（支持50个以上形态学参数）、带共定位分析、带三维重建和编辑器、荧光强度随时间序列变化（实时）分析、离子浓度和比率实验分析。

18.9 带人工智能模块组合包：含人工智能降噪模块，经过预训练，可直接在线或者离线对于图像进行处理，提高图像信噪比；含人工智能分离模块，进行人工智能下的图像自动分析和目标分离，针对类器官样品除了荧光通道，还支持在明场图像上进行目标分离；人工智能转化模块，可针对图片或者长时间序列进行无荧光标记图像识别训练，然后进行细胞分离和目标识别分析；人工智能增强模块，可针对较弱图像，进行智能训练以后，即使在如类器官等厚样品在深层扫描后，仍可增强图像质量。

18.11 支持多用户权限管理和锁定。

19、可进行长时间活细胞检测：

19.1 聚焦系统：带红外线跟踪锁焦硬件，支持多孔板锁焦，进行长时间稳定的活细胞拍摄
